激光-电弧复合焊在船用高强度钢AH36上的应用

来源:中科煜宸  作者:中科煜宸  时间:2023-06-28 17:28:50  已阅:0


在船舶设计建造中,使用高强度钢可以降低船体重量,提高船舶的载重能力,从而降低运营成本。因此,船用高强度钢AH36在船舶工业上的应用越来越普遍。



AH36高强度钢焊接性能不同于普通强度钢,采用电弧焊接易出现焊接效率低、焊接变形大、残余应力大等问题。激光-电弧复合焊接具有热输入低、焊接速度快、焊接变形小、接头间隙容忍度高等优点,在高强钢焊接制造上有着较大的优势。



中科煜宸采用激光-电弧复合焊接AH36高强刚并进行过程监控与结果观察:

产品尺寸:

5000mm×250mm×6mm


设备平台:

30Kw龙门式机器人焊接平台


焊接条件:

不开坡口,焊前不采用任何清理方式

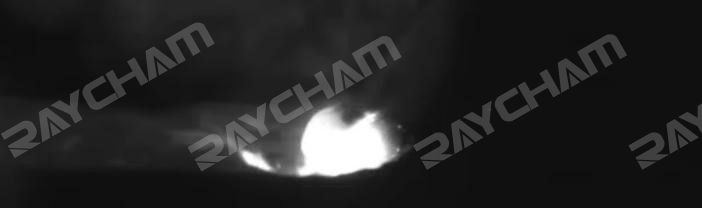

使用高速摄像进行焊缝熔池监控




焊接结果:

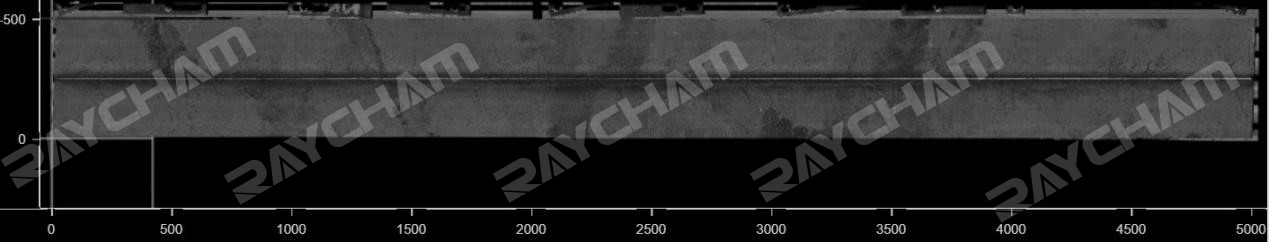

焊缝成形良好,无咬边、未熔合、底部驼峰等缺陷

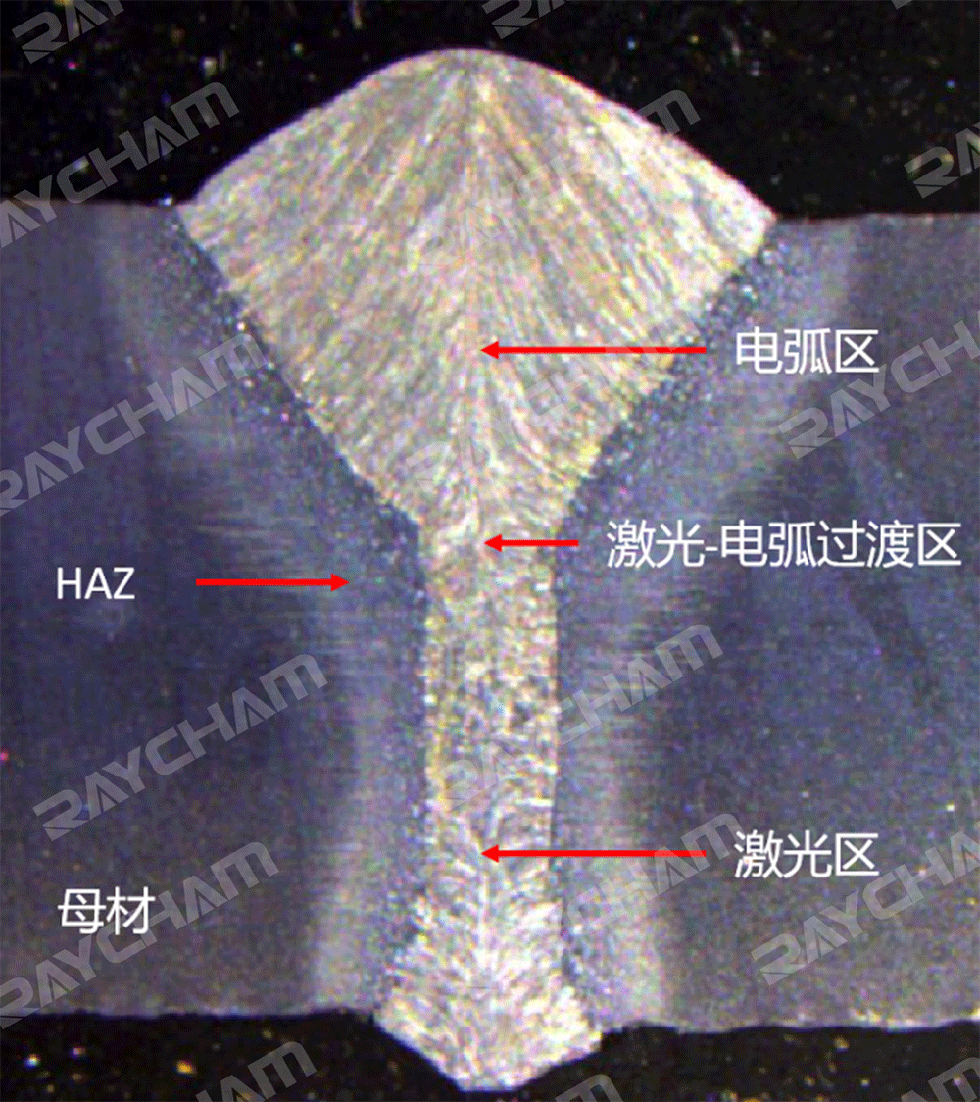

焊接接头截面为典型的“酒杯”状,可划分为电弧作用区和激光作用区,焊缝组织由大量板条状马氏体和少量贝氏体、铁素体组成。电弧作用区主要为焊缝上部;激光作用区主要为焊缝下部,以穿透焊为主,激光的作用区焊缝组织中马氏体相较电弧区更为细小。



结果表明,激光-电弧复合焊接满足了AH36高强钢船板焊接制造的使用性能要求,与弧焊工艺相比,其焊接生产效率和经济效益实现了较大的提升。

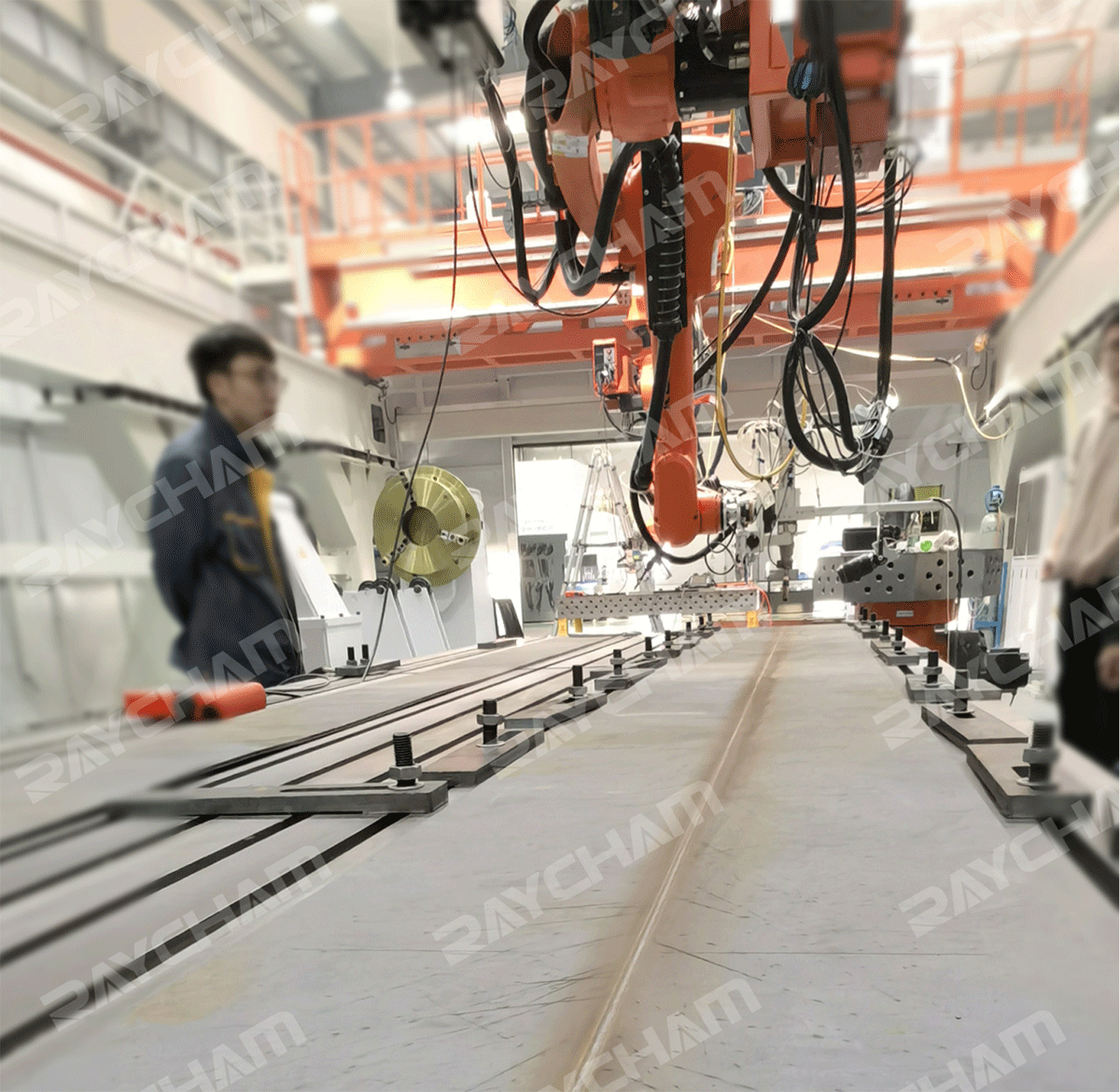

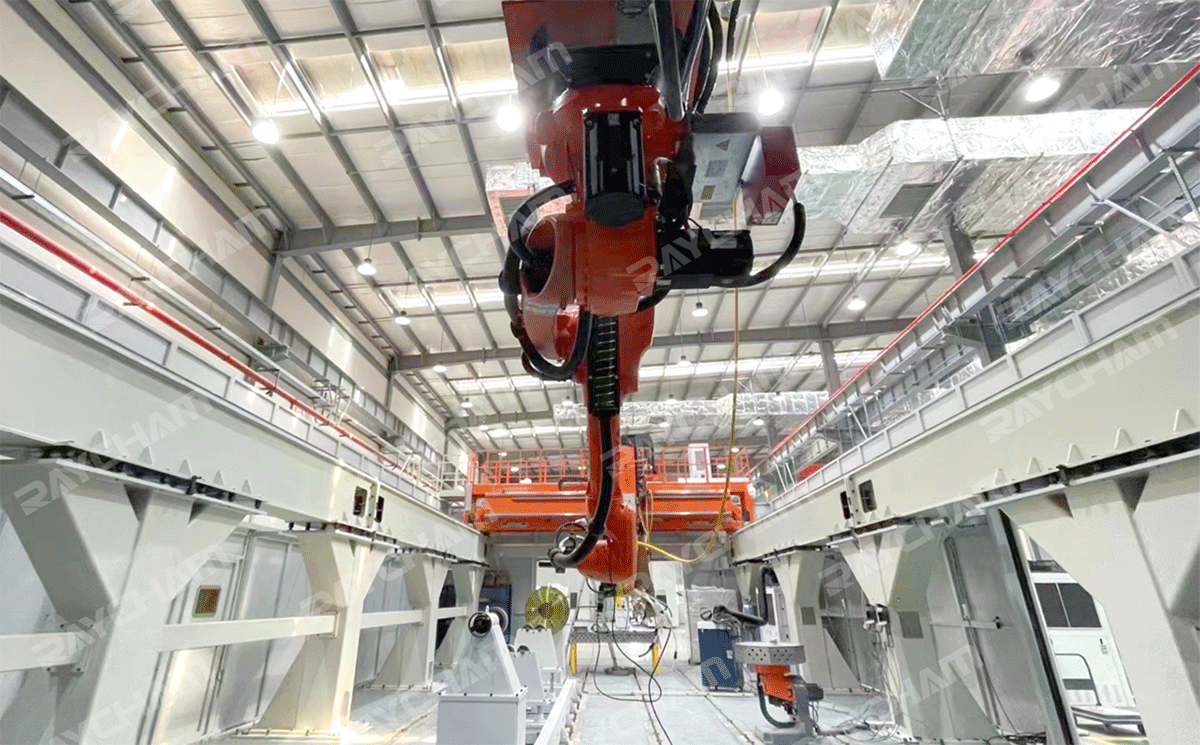

30Kw龙门式机器人焊接平台

有效行程(XYZ):

12000mm*5000mm*800mm


中科煜宸30Kw龙门式机器人焊接平台是以激光制造技术的工程应用为目标,并满足核心构件向尺寸大型化、结构复杂化、功能一体化需求而建设。可搭载多种机器人、加工头,实现高速度,高柔性化的焊接加工技术研发。在航空航天、交通运输、新能源、核电等高新制造技术领域有广泛的应用需求。
